엔드밀(End Mill)의 종류 및 용도

엔드밀은 목재, 보드(MDF, PB, 자작합판)류, 금속, 아크릴 등을 정밀 가공하기 위한 소모성 절삭 공구로, 밑면과 옆면이 날로 되어있어 부자재의 전면 및 측면 보링과 세공 작업이 가능하다

엔드밀은 그 구조나 용도, 날의 모양 등에 따라 분류되며 재종은 고속도 강(High Speed Steel), 초경, 써멧, CBN, 다이아몬드 등이 있다. CNC의 절삭 조건이 높아지면서 목재 가공의 경우 초경 및 코팅 재종을 많이 사용하고 있다. 가공 시 엔드밀의 날수가 적은 것은 칩의 배출은 좋으나 절삭 중에 가공물의 휨이 생길 수 있다. 반면 날수가 많으면 공구의 단면적이 증가하여 가공물의 단면이 깨끗하지만 칩 배출이 어렵다.

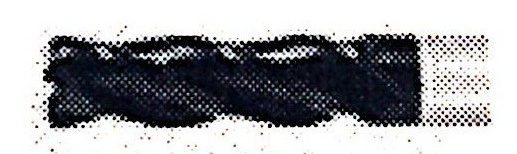

평 엔드밀(Flat endmill)
바닥이 평평한 형태로 가장 범용적으로 사용되고 있으며, 홈 가공, 측면 가공, 면 가공 등에 사용한다.

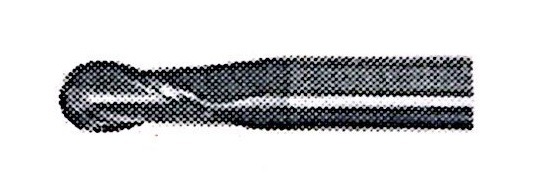

볼 엔드밀(Ball endmill)
바닥이 둥글게 되어있어 곡면 가공, 모방 가공 등에 사용되며, 절삭성이 다른 엔드밀에 비해 부족하다.

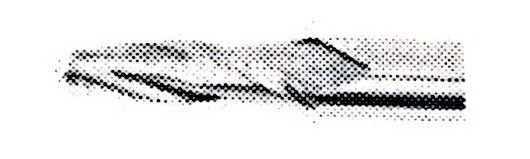

테이퍼 평 엔드밀(Taper endmill)
금형의 빼기 경사나 소켓부의 가공에 사용되며, 평 엔드밀로 가공하고 난후 테이퍼 가공에 이용한다.

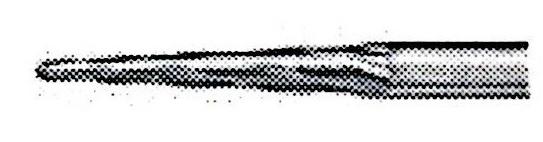

테이퍼 볼 엔드밀(Taper ball endmill)
테이퍼 엔드밀과 볼 엔드밀의 특징을 같이 가지고 있다.

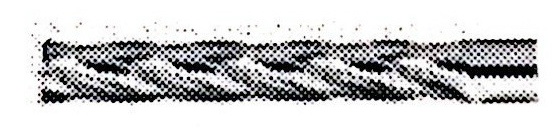

라핑 엔드밀(Roughing endmill)
절삭 날이 파상으로 되어있어, 칩이 작게 끊어지고 절삭 저항이 적어 거친 가공(황삭)에 적합하다





코너 레디우스 엔드밀(Coner radius endmill)
날 끝부분에 작은 'R'을 만든 엔드밀로, 가공물의 안쪽 부분을 'R' 가공할 때 사용된다.
