경첩, 힌지 종류 및 설치 방법
경첩(Hinge)
서랍장 문이나 펼쳐 여는 보조판을 위해 만들어진 경첩은 값은 비싸지만, 관절 부위가 느슨하거나 나사 홈이 얕거나 날개가 튼튼하지 못한 저가 경첩은 문제가 될 수가 있다. 괜찮은 물건의 외관을 해칠 수 있기 때문이다
맞댐 경첩
맞댐 경첩은 황동으로 만든 튼튼한 경첩으로, 전통적으로 서랍장을 만드는 데 사용되어왔다. 넓은 맞댐 경첩은 비교적 면이 넓어서 옷장이나 큰 찬장에 적합하다. 좁은 맞댐 경첩은 작은 서랍장이나 상자를 만드는 데 쓰인다. 맞댐 경첩은 삽입형 문이나 부착형 문을 다는 데 사용할 수도 있다.
리프트 오프 경첩
화장대 측면 거울처럼 경첩으로 고정된 부분을 가끔 떼어야 할 필요가 있을 때 사용된다. 좋은 경첩은 튼튼한 황동으로 만들며, 보통 강철로 만든핀이 있다. 왼손잡이용과 오른손 잡이용이 있다
수평 경첩
맞댐 경첩과 같은 목적으로 사용되지만 가벼운 문에만 쓰인다. 이 유형의 경첩을 달 때는 목재에 움푹 파인 부분을 만들 필요가 없어 설치하기가 쉽다
피아노 경첩
중간 끊김 없이 2m 길이로 된 피아노 경첩은 특히 단단히 고정 시킬 필요가 있을 때 사용한다. 이 경첩은 제작물에 맞게 절단해 사용한다.
감춰진 캐비닛 경첩
주방에 있는 찬장의 부착형 문에는 일반적으로 감춰진 경첩이 사용되는데, 이 경첩은 조절이 가능해 여러 문을 정확하게 한 줄로 정렬시킬 수 있다.
실린더 경첩
이 경첩을 사용하면 문을 완전히 180도로 젖혀 열 수 있다. 특히 둘로 접히는 문이나 콘서티나 도어(Concertina door)에 적합하다. 또한 보통 삽입형 문이나 부착형 문에도 사용할 수 있다. 목재에 뚫린 구멍에 끼워 사용하기 때문에 문을 닫으면 보이지 않는다
눈에 보이지 않는 소스 경첩
실린더 경첩과 같은 상황속에서 사용되지만 좀더 무거운 문에 쓰인다
L자형 경첩
L자형 경첩은 부착형 문을 다는 세심한 작업에 사용된다. 이 경첩을 사용하면 문을 180도로 열 수 있다.
수평 고정 플랩 경첩
조절 가능한 이 경첩은 펼쳐서 여는 부착형 문을 수평으로 눕혀 열 수 있다.
안쪽 펼침 경첩
폭이 넓은 날개(Leaf)를 목재의 움푹 파인 부분에 넣어 고정시킨다. 튼튼한 황동으로 만든 전통적인 안쪽 펼침 경첩은 사무용 책상의 펼쳐 여는 보조판에 사용한다.
중심 경첩
문이나 덮개, 펼쳐 여는 보조판 측면의 움푹 파인 부분에 끼워 넣어 고정시킨다. 문을 닫으면 경첩이 보이지 않는다.
테이블 경첩
이 경첩은 안쪽 펼침 경처븨 한 종류로, 아래로 접힌 규격맞춤으로 만든 탁자 보조판을 고정시키는 데 사용한다
카운터 경첩
카운터 경첩은 접으면 두께가 두배가 되고 펼치면 넓이가 두 배가 되는 탁자 상판에 사용한다. 이 경첩은 또 아래로 접히는 보조판에도 사용할 수 있다. 날개가 장부촉 모양이므로 나사에 가해지는 전단력에 잘 버틸 수 있다.

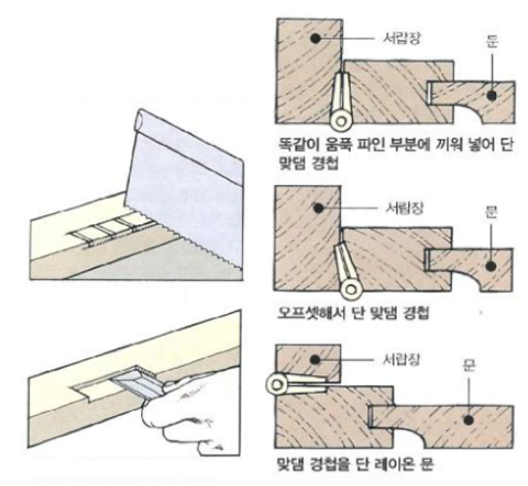

맞댐 경첩 달기
맞댐 경첩를 달 때는 날개를 문이나 서랍장의 움푹 파인 부분에 넣어 고정시킨다. 이때 정확히 관절 부분의 절반이 문의 페이스 밖으로 튀어나온다. 아니면 서랍장 측판의 정면 코너가 일직선으로 이어지도록 경첩을 오프셋으로 달 수도 있다. 부착형 문에도 위 두방법 중 한 방법으로 경첩을 달 수 있다.
경첩은 보톤 문의 위쪽 측면이나 아래쪽 측면에서 동일한 거리만큼 떨어진 지점에 단다. 만약 문에 골격이 있다면 경첩을 가로대의 측면과 일직선으로 정렬 시킨다경첩의 위치와 움푹 파인 부분의 깊이를 직각자와 표시 게이지로 표시한 다음 잘려나갈 부분을 가로질러 톱질자국을 낸다. 움푹 파인 부분의 뒤쪽 측면부를 따라 끌과 나무망치로 판 다음 끌로 잘려나갈 부분을 깎아낸다
각 경첩을 끼우고 나사를 박아 고정시킨다.
관절맞춤 만들기
펨브로크 테이블의 접히는 보조판을 지탱하는 회전축을 따라 회전하는 나무 브래킷을 하부 골격과 연결할 때 깊은 맞댐 경첩을 사용할 수도 있다. 그러나 이 경첩은 관절맞춤이라고 부르는 일체형 목재 경첩만큼 튼튼하지는 못하다
맞춤 표시하기
목재의 두께로 맞춘 절단 게이지를 사용해 맞춤의 각 절반 끝과 나란한 선을 네 면 모두에 긋는다. 측면에 대각선을 긋는다.대각선이 교차되는 점에 컴퍼스의 뾰족한 끝을 대고 목재 두께와 같은 지름으로 원을 그린다.관절맞춤에 모따기 선을 표시하려면 직각자로 각 원의 원주가 대각선과 교차하는 점을 통과하는 선을 긋는다이 선을 제작물 전체 둘레로 연장해 긋는다
